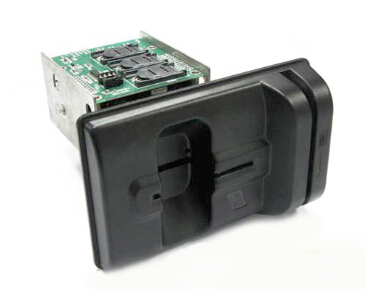

本产品采用大量集成电路配合可靠结构设计而成，可读磁卡，读写IC卡和RFID卡，具有很好的防尘功能，可靠的锁卡/弹卡功能，可根据用户需求配置灵活的电路接口。本产品安全、可靠，可广泛用于中石油、中石化，电信、金融、交通等工业场合的终端外设。在弹卡电路设计方面，加了升压储能电路。该电路目的是利用客户主板上提供的低电压电源限流升压，储存到电容器里面，在弹卡时在将其释放，以满足电磁铁弹卡所需电能。避免电磁铁工作时拖动客户主板电源。读卡器的输入电源增加派形滤波电路，保证读卡器电源稳定可靠。
1）支持IC读写, 同时支持3个PSAM卡和1个ESAM卡使用；
2）支持射频卡读写；
3）支持读磁卡（2、3磁道）
4）具有自动锁卡功能；
5）具有防堵塞，防灰尘功能；
- 卡操作自助终端
- ATM自动存取款机
- 自动售货终端机
- 多媒体自助查询机
- 室外自助加油设备
|
A：机械特性 |
A:测试标准 |
|
插卡张力 ＜10N |
|
|
使用寿命 ＞5X105 |
使用寿命符合IEC512-5标准 |
|
触点数 8 |
|
|
触点位置 ISO7816－2 |
触点位置符合GB/T16649.1/GB/T16649.2标准 |
|
触点压力 0.4-0.6N/每点 |
|
|
卡到位开关 常开触点 |
|
|
B：电气特性 |
B：测试标准 |
|
工作电压 7-18V |
|
|
读射频卡工作电流 ≤110mA |
输入电压9V时（操作射频卡） |
|
读CPU卡工作电流 ≤55mA |
输入电压9V时（操作CPU卡） |
|
弹卡工作电流 ≤120mA |
输入电压9V时 |
|
法拉电容充电电流 ≤450mA |
输入电压9V时 |
|
法拉电容充电时间 ≤15S |
输入电压9V时 |
|
整机最大工作电流 ≤500mA |
输入电压9V时 |
|
通讯方式 标准232电平 |
|
|
触点电阻 ≤100mΩ |
触点电阻符合IEC512-2标准 |
|
开关电阻 ≤150mΩ |
绝缘电阻符合GB/T15279 5.19标准 |
|
绝缘电阻 ≥150MΩ |
冲击电压符合GB/T15279 5.18标准 |
|
触点电容 ≤12PF |
触点电容符合IEC512-9标准 |
|
C：环境条件 |
C：环境要求 |
|
工作温度-40~+65℃ |
振动应力符合GB/T15279 |
|
酸性环境 PH5~7 |
冲击情况符合GB/T15279 |
